                          紧凑型在线分板机YSL-180M
                          紧凑型在线分板机YSL-180M紧凑型在线分板机YSL-180M紧凑型在线分板机YSL-180M
                          紧凑型在线分板机YSL-180M紧凑型在线分板机YSL-180M紧凑型在线分板机YSL-180M
                          产品参数:
                          • 分板机YSL-180M:分板机尺寸450x350

                          产品详情
                          • 分板机PCB板切割厚度::0.2mm-6.0mm分板机厚度
                          • 全自动分板机CCD相机标定精度::±0.02mm自动分板机
                          • 分板机尺寸:1340mm×800mm×1528mm(D×W×H)

                          技术规格:
                          1. 子板工作范围:180mmx180mm
                          2.XYZ驱动方式:交流伺服电机
                          3.运动轴数:7轴
                          4. 程序教学模式:彩色CCD图像直观教学输入
                          5. 操作界面:WIN7窗口操作界面
                          6. 上真空功率:2HP,下集尘功率:3HP(可选5HP)
                          7. 切割主轴Sycotec(德国):MAX80000rpm(自动换刀)
                          8.交流伺服速度:0-1000mm/秒
                          9.Z交流伺服速度:0-800mm/秒
                          10.X-Y重复精度:±0.01mm
                          11.切割精度:±0.08mm
                          12.CCD相机标定精度:±0.02mm
                          13. 板应力值:300uε以下
                          14. 工具直径:0.8-2.3mm
                          15.PCB板切割厚度:0.2mm-6.0mm
                          16. 主机及除尘机电压力:220V 1φ和3φ
                          17. 功耗:3.5KVA
                          18. 静电消除枪
                          19. 视觉系统:高分辨率数码相机
                          20.驱动电机:交流无刷伺服电机
                          21. 机械取放臂:防静电真空吸嘴
                          22. 进料方式:轨道运输
                          23. 出料方式:皮带输送或车辆输出或轨道输送
                          24. 负载转移方式:真空吸嘴吸附式负载转移
                          25. 流向:左→右
                          26. 程序备份:USB接口
                          27. 控制方式:专用控制器
                          28集尘柜尺寸:640mm×785mm×1760mm(D×W×H)
                          29. 机器尺寸:1340mm×800mm×1528mm(D×W×H)
                          30.主机+除尘器重量:1000kg
                          设备配置
                          一。爪式取板结构
                          1. 将产品分板夹具夹紧并放置在加工平台分板上。加工完成后,夹紧并将分板夹具放置在放置轨道上,并进入下一个程序。
                          二.专用产品分板夹具成轨方式
                          三。特殊产品分板夹具轨道卸料
                          1. 产品切割完成后,夹料爪将整个产品夹具放置出料轨道,进行下一道生产工序的运输。
                          四。自动换刀模式
                          1. 小型在线分板机采用德国进口自动换刀主轴。节省时间,实现自动化,减少人为因素,精度高,稳定性强
                          2. 内置四组铣刀库,方便自动更换铣刀,满足板材加工需求。

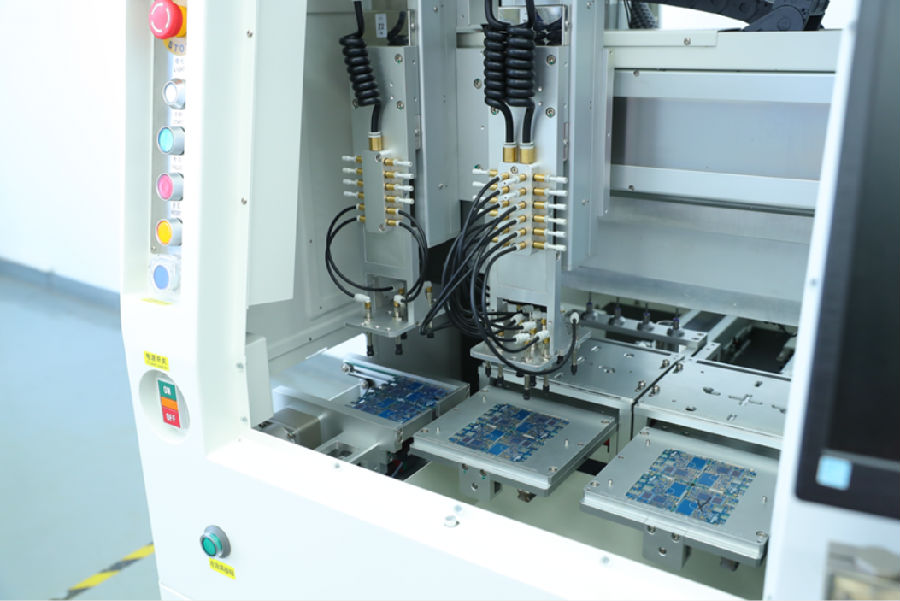

                          五个真空吸板取料结构
                          1. 取放装置:自动上下料(模块化真空吸爪,真空装置,可独立控制)
                          2. 传动结构:X2轴移动Z2轴,Z3轴吸收,交流伺服电机控制。
                          3.单板速度:0-1000mm/秒(可调)
                          六。特殊产品皮带出料方式
                          1. 真空吸盘给料轴将切割后的产品经过一次真空抽吸,放置专用产品夹具,并将其输送到下一道生产工序。
