分板机PCB全自动走刀式分板机-YSV-3A全自动走刀式分板机

产品描述：

YSV-3A是一种全自动圆刀片移动式分板机，可连接装载机和卸载机，实现无人操作。 它不仅安装方便，而且操作简单。 它可以节省更多员工，节省时间和精力。 占地面积小，节省了操作时间。http:// 解决LED照明行业铡刀分板机设备生产的方案

产品简介:

1.基板分板机PCB全自动走刀式分板机YSV-3A--PCB全自动走刀式分板机，微电脑控制全自动分板，高效率同时兼具走刀式分板机的各种优点:应力小走刀式分割避免线路板暗伤、锡裂等问题，适用性广泛，适合双面带有元件的线路板。

2.采用了PLC和触摸屏人机界面控制系统，自动故障停机显示，智能参数定位系统，可精准的实现PCB等距或不等距v-cut 槽每一步对位，设置有点动功能，点动功能可手动点动实现确认v-cut 对刀精准度从而更能保证分割出最佳品质产品。 http:// 解决LED照明行业铡刀分板机设备生产的方案

3.本机带有记忆储存功能(可储存100组数据),这功能方便操作(只要是储存过的产品数据)直接下载使用无需再设置，快速换板分割，实现一台机器多种板型分割作业。

4.机器还设有操作技术员使用界面和工程技术员使用界面，操作技术员使用界面可下载相对生产的产品数据工作，但不可更改数据，工程技术员使用界面是带有密码输入，密码输入后工程技术员就可对数据更改下载等。

产品特点:
1. PLC精确控制自动分离机，机器可连接到pcb装载机和卸载机，实现无人操作和全自动分离板。
2，准确自动送板，省去了手动v-cut的麻烦，有效提高了单独板的效率，防止了人工废板的出现。
3，本机可保存100套数据，快速更换PCB板，无需重新编写参数即可快速更换板切，普通员工可快速操作，一机实现各种板型。
4.刀式pcb分板机的应力相对较小，适用于PCB类型。它仍然是两侧带有元件的电路板的最佳选择，有效地避免了暗伤和开裂等问题。 5.机器可调节送料器的宽度，以适应PCB板的各种规格。
6.带有传送带的机器，可将分开的PCB板转移到生产线上。
7，高安全性，光幕和护刀双重保护，确保安全生产。

http:// 解决LED照明行业铡刀分板机设备生产的方案

机器内部主要结构写真

1.基板分板机PCB全自动走刀式分板机定位精度高。

2.切板应力小。

3. 基板分板机PCB全自动走刀式分板机红外线光幕感应，安全性能高。

4.自动送板、切板，效率更高。

5.可对接上下板机，更省人工

技术参数

型号 YSV-3A

1.名称 基板分板机PCB全自动走刀式分板机

2.外形尺寸L/W/H 990mm*550mm*1250mm 刀具尺寸 圆刀125mm*3mm    直刀400mm*43.5mm*6mm

3.刀具材质 进口高速钢 刀具品牌 SKH-9

4.分板厚度 三分之一板厚 分板长度 1mm-5mm

5.分板速度 300mm/s 分板宽度 1mm-200mm最佳(最小片宽，非整拼宽度)

6. 基板分板机PCB全自动走刀式分板机工作气压 0. 5-0.8mpa 工作电压 220V/110V可选

7.设备功率 150W 整机重量 200kg

产品详细说明

基本描述

切割系统，是指在主轴头部安装专用切割的细长刀片，利用主轴的高速旋转带动切割刀片，对玻璃、陶瓷、半导体芯片、PCB、EMC线框等材料进行高精度切割。

操作规程

薄片或条形              胶带安装              切割                        清洗                       UV分离

自动切割描述

自动切片系统，是指从上料、定位、切片、清洗/干燥、卸料等一系列过程全部采用全自动操作的切片系统。

主要程序

上料                           定位                   切割                         清洗                        卸料

1.自动取出切丁材料，并从杂志转移到工作平台。

2.切丁位置自动对齐。

3.自动完成物料的切丁过程。

4.用纯净水和压缩空气清洗和干燥切丁材料。

5.自动将切丁材料送到杂志社。

应用程序

自动切割系统广泛应用于半导体芯片、LED芯片、EMC引线框架、PCB、红外滤波器、蓝宝石玻璃、陶瓷薄板的精密切割。

         陶瓷板                                              硅胶板

              硅片                                          PCB板                                    玻纤板

操作要求

1.请使用其大气压露点在-10 ~ -20℃，残油分0.1ppm，过滤精度在0.01um/99.5%以上的洁净压缩空气。

2.请在温度为20 ~ 25℃的室内使用，其波动范围控制在±1℃。

3.请将切削水温度控制在22 ~ 27℃(变化范围在±1℃)，冷却水温度控制在20 ~ 25℃(变化范围在±1℃)。

4.请避免设备受到冲击和外界的任何震动。另外，请不要将设备安装在产生高温的鼓风机、通风口等装置和产生油雾的装置附近。

5.请避免设备受到冲击和外界的任何震动。另外，请不要将设备安装在产生高温的鼓风机、通风口等装置和产生油雾的装置附近。

6.请严格按照我们提供的产品说明书操作。

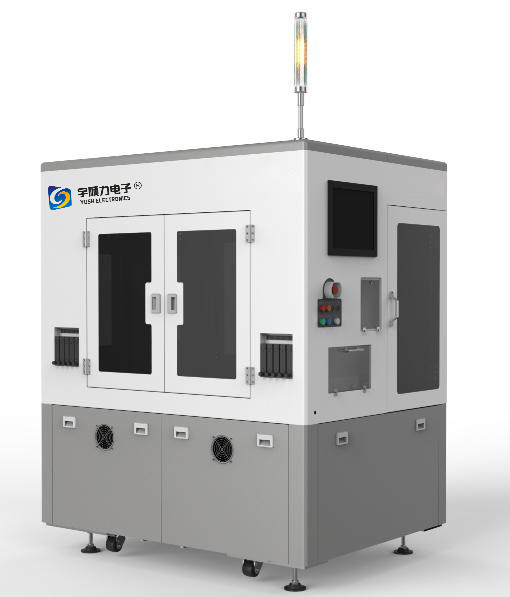

全自动切割系统YSL-2000AD

1.采用触摸屏操作。界面设计简单易行。提供多种语言，如汉语、英语、韩语等。

2. 送料、定位、切料、清洗/干燥、卸料全部自动完成。

3.可满足高精度切割最大直径300mm的材料。

4.双主轴同时切削，比单主轴切削能力提高85%以上。

5.CCD自动对准。

6.系统对压力、水压、电流等进行实时监控，避免空气主轴损坏。

7.切丁主轴:2.4 kw × 2台(最大60000转/分)

8.重复定位精度:0.001mm

9.切割速度:0.05 ~ 400mm /秒

10.每个杂志可存放20 ~ 30层框架。

11.使用刀片尺寸标准搭配:2寸(最大3寸)

过程描述

1.机械装置将其从弹匣中取出，并将其发送到临时表。

2.卸料机器人将切丁料移至块体。定位过程。

3.上料机器人将切丁料移动到清洗平台进行清洗和干燥过程。

4.卸料机器人将清洗干燥后的物料送到临时工作台。

5.机器人把切丁的材料送到杂志社。

案例分享

系统组成项目单元说明书

加工尺寸： Φ300mm

工作平台尺寸 ：Φ350mm

x轴工作行程： 500mm

切割速度：0.05 ~ 400mm/秒

分辨率： 0.0001mm

y轴工作行程 ：650mm

分辨率： 0.0001mm

重复定位精度 ：0.001 / 310mm

z轴工作行程 ：60(2寸刀片)mm

分辨率： 0.0001mm

Θ-axis旋转角度：360度

主轴功率： 2.4kw*2台

转速 ：5000 ~ 60000rpm

电源v：3p 220v (50 ~ 60hz)

整机功率 ：8kw

动力气压： 0.6 ~ 0.68mpa

耗气量： 250L/min

节水用水量：6.5L/min

冷却水消耗量： 2.5L /min

外形尺寸 ：1262*1704*2023mm

机器净重 ：19kg

其他的描述

可选的设备

1.叶片损伤检测功能;

2.自动设定功能;

3.切丁视觉功能;

4. 使用3寸切丁刀。

普通8寸工作平台只能放2pcs材料。

SDS1000/ADS2000配备12英寸块。每次可放置4件材料。

1.减少加载次数;

2.满足较大尺寸的产品;

3.提升8%以上的效率。
