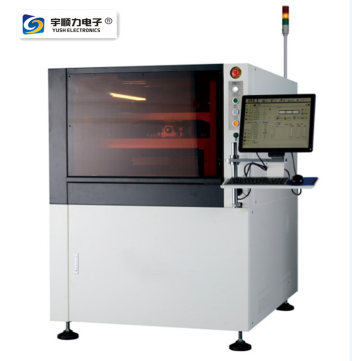

YS-G9自动锡膏印刷机
一：机器参数
基板处理
最大基板尺寸（XxY）450*340mm
最小基板尺寸（XxY）50*50mm
基板厚度尺寸0.4~6mm
最大基板重量3Kg
基板边缘间隙2.5mm
过板高度17mm
传输高度900 ± 40mm
传输速度1500mm/s(Max)
传输方式One stage 一段式运输导轨
基板夹持自动伸缩式上压片/柔性边夹/真空吸
印刷参数
最大印刷区域（XxY）450*340mm
印刷脱模（Snap-off）0-20mm
印刷模式单或双刮刀印刷
刮刀类型胶刮刀/钢刮刀(角度45/55/60
印刷速度6~200mm/sec
印刷压力0.5~10Kg
模板框架尺寸370*370mm~737*737mm
清洗方式加强型真空吸附/干、湿、真空三种模式/来回清洗
基板支撑方法磁性顶针/等高块/手动调节顶升平台
.影像
影像视域（FOV）8*6mm
基准点类型标准形状基准点/焊盘/开孔
摄像机系统上/下成像的视觉系统/数字相机/几何匹配定位
性能
系统对准精度和重复精度±12.5微米@6σ，Cpk≥2.0
实际焊膏印置重复精度±18微米@6σ，Cpk≥2.0
基于第三方测试系统（德国CTQ）验证的实际焊膏印刷位置重复精度
印刷周期<7.5 sec(不包括印刷及清洗时间)
设备
功率要求AC:220±10%,50/60HZ，2.5KW
压缩空气要求 4~6 Kgf/cm2
耗气量约5L/min
工作环境温度一20℃~+45℃
工作环境湿度30%~60%
机器高度（去除三色灯）1510(H)mm
机器长度1156(L)mm
机器宽度1400(W)mm
机器重量Approx：约1000Kg
为什么选择YSL？
东莞市宇顺力自动化设备有限公司（YSL）能够为电子制造业（SMT）提供最专业的锡膏印刷解决系统。作为高端品质全自动锡膏印刷机制造商，在电子元器件组装生产中始终引领技术创新潮流。长期以来，YSL以卓越的品质赢得了汽车电子，医疗技术，航空航天技术，工业电子和军工领域中无数“重量级”客户的信赖。
技术是我们的激情。YSL追求卓越的产品质量，也致力于提供优质的客户服务。从中国到欧洲，或者从新加坡到美国------我们立志完美所有销售和服务网络。竭诚为您提供覆盖全球的专业支持！对于YSL的印刷系统，装配或制程，您有什么需要特别咨询吗？我们的责任不仅仅止步于销售，在购买YSL设备后，我们将与您保持最紧密的联系，快速及时地响应您的所有需求。我们将以最大努力确保按时交付，执行最高标准的安装和维护服务。此外，我们的专家全天候24小时为您服务，随时为您提供应用支持，确保生产顺利进行。
二：技术优势
1：满足个性化需求的定制系统解决方案，适应各种生产应用的灵活选项。
2：专业级高品质机械设计，专业级03015（公制）锡膏印刷制程支持，14年高品质机械制造经验。
3.易于操作，最大限度减少停机换线时间。最低的维护需求和维护成本。
4.使用智能软件工具随时进行制程监控和跟踪。
GKG技术培训优势
1.提供系统设计，操作和工艺制程的专业知识
2.专业人员帮助您提升生产效率
3.全方位培训计划
4.个性培训和讲习课程
5.内部培训
三：功能简介
1.CCD数字相机系统：
全新的光路系统（130万数字相机）--均匀的环形光和高亮度的同轴光，配以均可无极调节的亮度功能，使得各类型的Mark点均可很好的识别（包括凹凸不平的Mark点），适应镀锡，镀铜，镀金，喷锡，FPC等各类型不同颜色的PCB。
2.导轨定位系统
国家实用新型发明专利 专利号(ZL 2005100371991.6)，可拆卸，可编程的柔性侧夹装置，针对软板，翘曲形变之PCB，进行独特的顶部压平.
通过软件编程，可自动伸缩，不影响锡厚 。
3.全新的刮刀结构设计
通过滑轨与气缸新型刮刀结构，提高运行稳定性及延长使用寿命。
4.钢网检测系统
通过在钢网上方进行光源补偿，使用CCD对钢网的网孔进行实时检查，从而能快速检测并判断出钢网清洗后是否堵孔，并进行自动清洗，是对PCB板的2D检测的一种补充。
5.瓶式自动加锡及自动锡膏检测功能
定时定点自动加锡膏，保证锡膏品质及钢网中锡膏量。从而保证客户的印刷品质及提高生产率。
通过传感器，管理钢网上锡膏量，能够进行质量稳定且长时间连续印刷。提高生产率
5.锡膏滚动检测功能
1.钢网锡膏厚度检测系统主要由一个安装在刮刀横梁后方的激光距离传感器组成.
2.工作原理主要是机器在出厂前,我们会将激光距离传感器的距离设置好,当滚动锡膏的直径小于ф12mm时,软件就会报警,并提示是否添加锡膏或继续生产.如果机器同时配置有自动加锡功能,那么当锡量小于设定值时就会自动添加锡膏(如上图).
3.激光距离传感器采用的是基恩士的放大器内置CMOS激光传感器,采用的是不锈钢外壳,超群的可视性,操作简单,只需要按三下就可以完成设定,任何人都可以轻松进行调整与设定.
6.瓶式自动加锡及自动锡膏检测功能
定时定点自动加锡膏，保证锡膏品质及钢网中锡膏量。从而保证客户的印刷品质及提高生产率。
通过传感器，管理钢网上锡膏量，能够进行质量稳定且长时间连续印刷。提高生产率

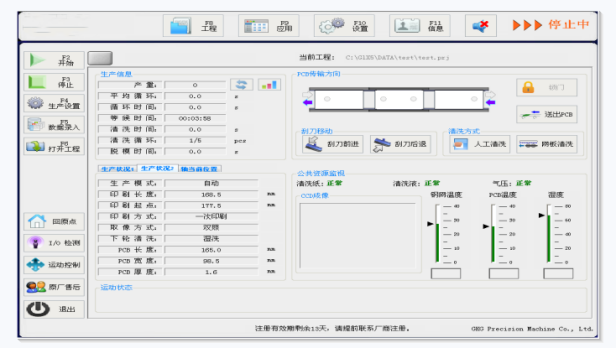

7.全新多功能界面
简洁，明了。便于操作 .实时温湿度监控功能。
8.机器所有丝杆，滑块导轨采用国外原装生产，进口确保了精度和稳定性。
9.引领工业4.0的兼容性
通过对机器状态，参数的自动上传或输出，为客户工业4.0智能生产提供强有力的保障。可实现与客户MES系统的无缝对接，实现产品的高度可追溯性；智能管控设备保养。
根据现场管理实现自行分配各层级工程人员使用权限。
四：机器性能
高重复印刷精度：
次实刷效果图
四次实刷效果图

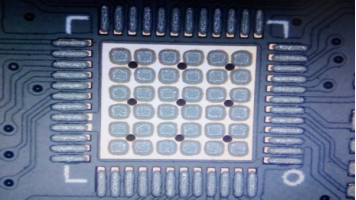

高精度印刷：
G9 设备在目前被应用的最小的chip件上的实刷效果图
欢迎客户持样前来或寄样来试机评估！
